3d打印拉丝是什么原因？3d打印拉丝怎么解决？这是很多朋友在3d打印过程中会遇到的问题，今天小编就来给大家解答下。

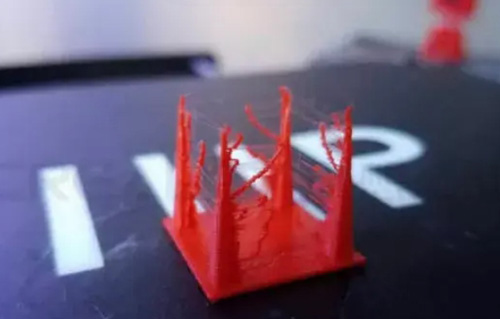

一、3d打印拉丝是什么原因

1. 喷嘴温度过高：当温度超出耗材的最佳打印范围时，熔融材料的流动性增强，使其在非打印移动期间更容易渗出并形成拉丝。解决办法包括降低温度或选择材料推荐的温度范围。

2. 材料潮湿?：PLA 和 PETG 等吸湿性材料在潮湿环境中会吸收水分，在打印过程中会导致水分蒸发并形成气泡，从而造成挤出不稳定和拉丝现象。建议在打印前对材料进行干燥处理。

3. 回抽参数不当?：当回抽距离或速度设置不足时，喷嘴在移动过程中无法有效回抽多余的材料，从而导致模型表面出现拉丝现象。需要根据材料和打印机特性调整回抽值(通常距离为 4 - 7 毫米，速度为 30 - 60 毫米/秒)。

4. 喷嘴结构缺陷：喷嘴内部的聚四氟乙烯管磨损或喉部散热不良会导致材料过早软化并积聚，增加拉丝的风险。定期维护或更换相关部件可改善此问题。

5. 打印速度慢：较低的打印速度会延长喷嘴在空行程中的停留时间，使材料有更多机会渗出。适当提高非打印移动速度有助于减少拉丝现象。

二、3d打印拉丝怎么解决

1. 回抽设置

在打印过程中，当喷嘴从模型的一端直接跳到另一端时，即使送料器没有主动送料，由于喷嘴持续加热，仍会有材料流出。因此，此过程中的回缩设置极为重要。它可以在喷嘴跳跃时将耗材稍微拉回一点，使其远离持续加热的喷嘴，从而防止耗材在持续加热后流出。这一步可以在切片软件的设置中找到，选项为回抽，通常默认开启，并在打印前确认。也可以在Layyers模式下仔细确认，以防止在未及时回抽的不注意区域出现拉丝现象。

2. 降低喷嘴温度

喷嘴温度也是减少拉丝现象的关键。温度过高会导致耗材持续从喷嘴流出，甚至出现回流。降低打印温度可以减少耗材熔化后的流动性，有效减少拉丝现象。然而，如果温度过低，可能会导致打印效果不佳等一系列问题，这取决于不同的材料和其他打印设置。如果 3D 打印机在使用过程中出现拉丝现象，可以每次降低 10℃ 进行调整，直至确定最终合适的温度。

3. 调整打印速度

调整打印速度也能减少拉丝现象。尤其是在低温打印后，可能会导致温度过低、熔化不及时以及打印速度过快，从而造成喷嘴出料不佳。此时应同时降低温度和打印速度。它还能提高喷嘴的移动速度，使其在容易绘制的区域移动得更快，从而缩短耗材的流出时间，并减少某些区域出现拉丝现象的发生。

虽然目前不能保证完全没有拉丝现象，但这种现象相对容易解决，用打火机轻轻烧一下就能去除。

以上就是关于“3d打印拉丝是什么原因？怎么解决”的介绍了。希望能帮助到大家!更多3d打印知识的了解，请继续关注东莞博泰三维科技。
